全连续法生产七水硫酸镁工艺及白色粉末硫酸镁的制备

七水硫酸镁（MgSO₄·7H₂O）是一种重要的无机化工产品，广泛用于医药、肥料、饲料、建材等行业。传统间歇法生产存在效率低、能耗高、产品质量不稳定等问题。全连续法生产工艺能够实现自动化、规模化生产，显著提高生产效率和产品一致性。本文将系统介绍全连续法生产七水硫酸镁的工艺流程，并着重说明白色粉末硫酸镁的制备要点。

一、原料与反应原理

全连续法通常以氧化镁（或氢氧化镁、菱镁矿）与硫酸为原料，主要反应如下：

• MgO + H₂SO₄ + 6H₂O → MgSO₄·7H₂O
• Mg(OH)₂ + H₂SO₄ + 5H₂O → MgSO₄·7H₂O

反应为强放热反应，需严格控制硫酸浓度和反应温度，以避免局部过热导致产品发黄或脱水。

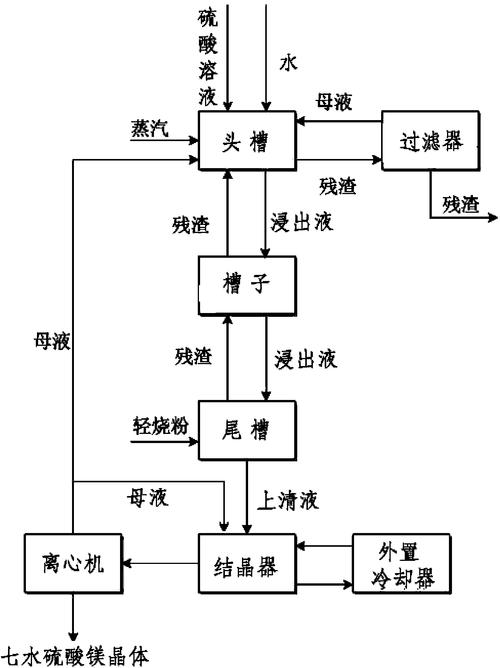

二、全连续法工艺流程

全连续法将传统间歇操作单元集成连续运行，主要工序包括：

1. 原料连续计量与进料
采用失重式喂料机连续加入氧化镁（或氢氧化镁）粉末，同时通过计量泵连续加入一定浓度的硫酸溶液（一般为20%~40%）。两者按一定摩尔比进入预混合器，快速混合。

2. 连续反应
混合物料进入多级串联反应釜（或管道反应器），通过夹套冷却水移走反应热，控制反应温度在60~90℃。反应停留时间约30~60分钟，pH值自动调节至6.5~7.5，确保反应完全。

3. 连续中和与除杂
反应液流入中和槽，加入少量氧化镁或氢氧化镁调节pH至7~8，使铁、锰等杂质离子水解沉淀。随后加入絮凝剂，进入连续沉降槽。

4. 连续过滤与浓缩
沉降后的清液通过连续过滤机（如带式过滤机或卧螺离心机）除去不溶物。滤液进入连续蒸发浓缩系统（如多效蒸发器或MVR蒸发器），浓缩至45%~50% MgSO₄浓度。

5. 连续结晶
浓缩液进入连续结晶器（如OSLO结晶器或DTB结晶器），通过冷却水降温至20~30℃，七水硫酸镁晶体连续析出。晶浆浓度通过密度计自动控制。

6. 连续离心分离与洗涤
晶浆用连续卧螺离心机或推料离心机分离，并用少量饱和硫酸镁溶液洗涤，去除母液中的杂质。

7. 连续干燥与包装
湿晶体进入连续干燥设备（如流化床干燥机或回转窑干燥机），在40~60℃低温干燥，脱除表面游离水，得到白色粉末状七水硫酸镁。干燥后经筛分、金检，自动包装。

母液返回蒸发或结晶系统，实现闭路循环，提高收率。

三、白色粉末硫酸镁的制备关键

七水硫酸镁通常为无色或白色晶体，但工业产品常呈白色粉末（或细小晶体）。要获得高白度的白色粉末硫酸镁，需注意以下几点：

• 严格控制原料纯度：氧化镁和硫酸中铁、锰、重金属等有色杂质含量低。反应前可对硫酸进行除杂（如加入硫化钡沉淀重金属）。
• 防止产品发黄：反应过程中避免局部过热（>100℃）导致硫酸镁部分脱水或产生氧化镁色斑；冷却结晶温度不宜过低，以免析出其它水合物。
• 洗涤充分：离心分离后用饱和硫酸镁溶液洗涤晶体，去除附着的有色母液。
• 低温干燥：干燥温度不得超过60℃，否则七水硫酸镁会失去结晶水变成白色粉末状一水合物或无水物。高温还会导致晶体熔融、变色。
• 防止铁污染：设备接触物料部分应采用不锈钢或非金属衬里，避免铁离子引入。

通过全连续法生产的白色粉末硫酸镁，主含量≥99%，白度≥90%，粒度均匀，流动性好，满足医药、食品及高端肥料要求。

四、全连续法的优势

1. 生产效率高：连续进出料，设备利用率高，产能较间歇法提高30%以上。
2. 质量稳定：工艺参数在线监测与自动控制，产品批次间差异小。
3. 能耗低：尤其是采用MVR蒸发和连续结晶，蒸汽和冷却水消耗大幅降低。
4. 自动化程度高：减少人工操作，降低劳动强度，适合大规模生产。
5. 环境友好：母液循环利用，废水排放少，符合清洁生产要求。

五、结论

全连续法生产七水硫酸镁工艺具有显著的技术和经济优势，能够稳定制备出高白度的白色粉末硫酸镁产品。通过优化反应、结晶、洗涤和干燥条件，可满足不同行业对硫酸镁纯度和外观的需求。随着智能控制技术的进一步发展，全连续法将在硫酸镁生产中发挥更加重要的作用。
